农业知识图谱构建与可视化

项目概述

本项目旨在构建一个基于图数据库的农业知识图谱系统，结合Django框架实现知识的结构化存储、管理与可视化展示。通过整合农业领域的多维度数据，项目为用户提供精准的农业知识查询、关系探索及问答服务，助力农业科研、生产管理和决策支持。

核心解决问题包括：

• 大规模农业知识的结构化存储与关系表达
• 高效的图谱数据增删改查及动态维护
• 多用户的身份认证与权限管理
• 直观的图谱关系可视化与交互操作

目标用户群体涵盖农业科研人员、农技推广人员、农业企业管理者以及普通农户，提供从专业知识检索到实用问答的一站式服务平台。

技术架构

整体架构设计

项目采用经典的Web三层架构设计，基于Python Django框架实现后端业务逻辑与视图渲染，前端使用Django模板系统结合Bootstrap等UI框架完成页面展示。核心数据存储采用Neo4j图数据库，专注于农业知识的图谱构建与关系管理。

主要技术栈

• 后端框架：Django 3.x
• 图数据库：Neo4j，结合py2neo库进行交互
• 前端技术：Django模板语言、Bootstrap、Material Design Icons、jQuery
• 数据库管理：Django ORM管理本地数据模型
• 安全认证：Django内置认证系统扩展（自定义用户模型）
• 部署环境：Python虚拟环境（venv）、WSGI服务器

模块间的关系和交互

• myneo4j模块：作为图数据库操作核心，负责农业知识节点和关系的增删改查，提供REST风格接口，供前端页面调用，实现动态图谱数据交互。
• accounts模块：承担用户身份认证和权限管理，提供注册、登录、信息维护接口，为业务模块的安全访问提供保障。
• templates模块：负责前端页面渲染和用户交互界面展示，调用后端视图接口，并通过表单提交完成业务操作。
• 静态资源（static目录）：支持页面样式和交互脚本，保证界面美观与响应式体验。
• 项目根目录及配置模块：承载全局配置、路由和服务启动脚本，协调各模块协同运行。

功能模块

myneo4j模块

• 图节点管理：支持MyNode模型节点的新增、修改、删除及查询，涵盖农业实体如病害、农药、作物等。
• 图关系维护：实现农业知识间的关系创建和管理，反映节点间的多维关联。
• 问答数据支持：MyWenda模型存储用户问答信息，支持基于图谱的智能问答和数据追溯。
• 图谱可视化接口：通过REST接口输出图谱数据的JSON格式，供前端实现动态关系图展示。
• 安全控制：视图接口集成登录验证，确保数据访问安全。

accounts模块

• 用户管理：自定义UserProfile模型，扩展用户信息字段，满足业务个性化需求。
• 认证功能：用户注册、登录、登出及密码管理功能，采用表单验证确保数据完整性。
• 后台管理：定制Django后台界面，实现用户信息的安全管理及密码加密处理。
• 权限保障：通过登录权限装饰器，保护关键业务视图，防止未授权访问。

templates模块（前端视图）

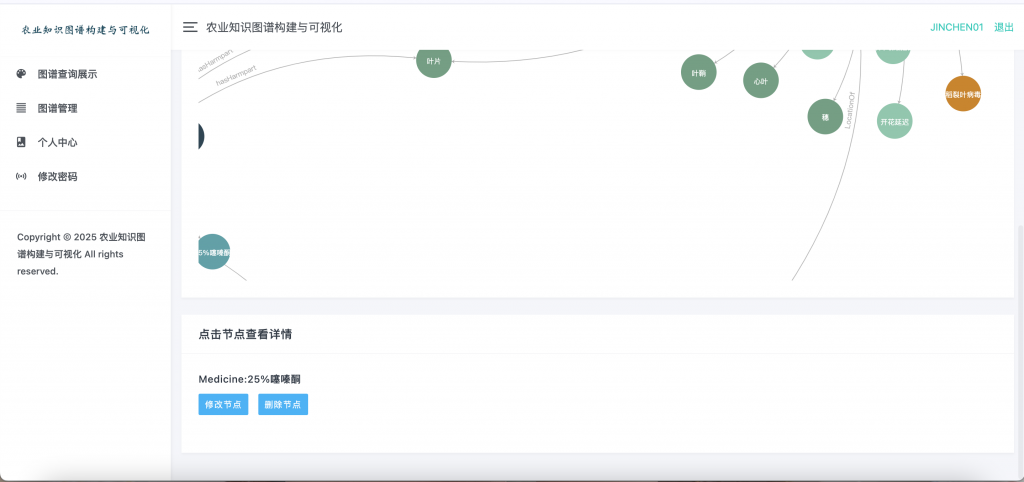

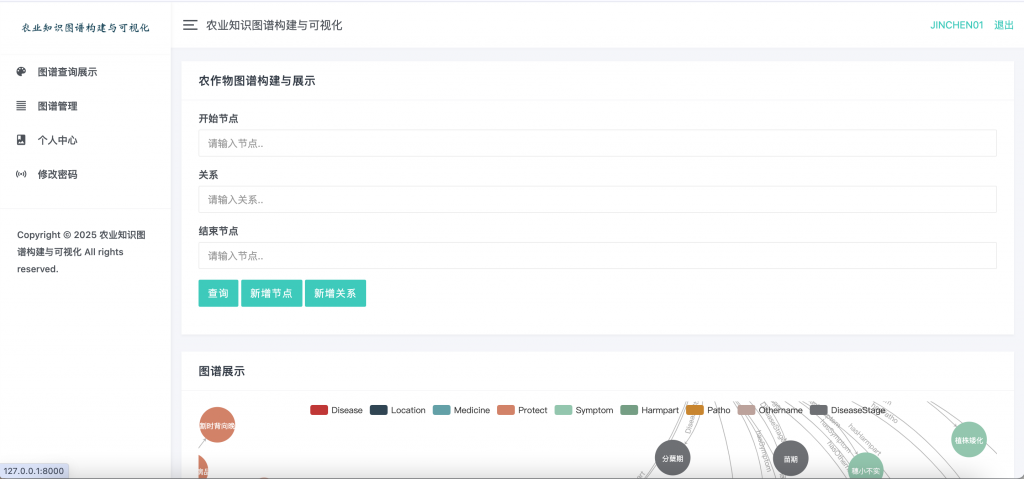

• 图谱展示页：index.html提供图谱查询及节点关系的可视化浏览入口。

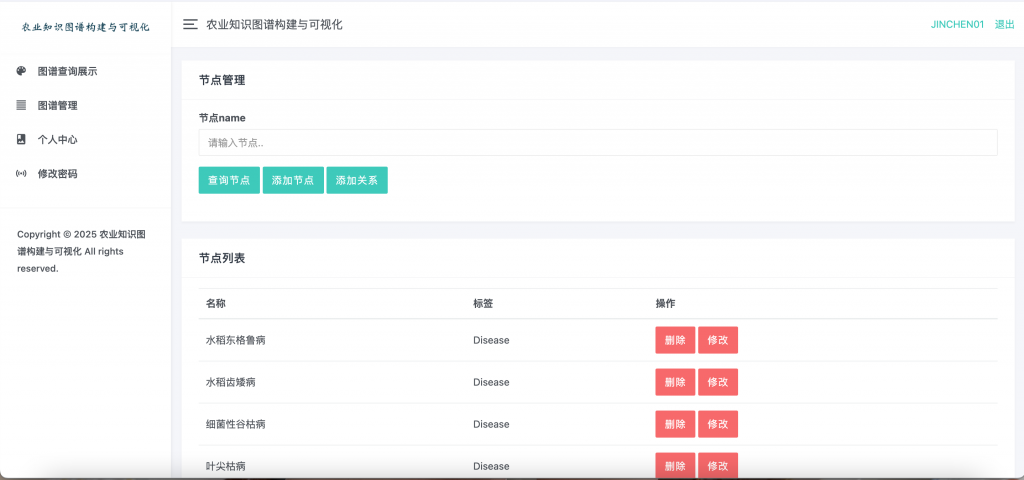

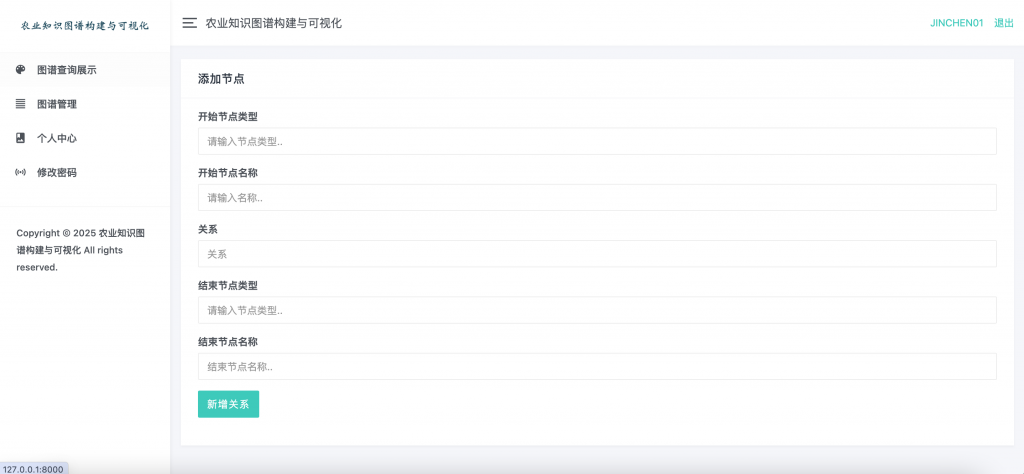

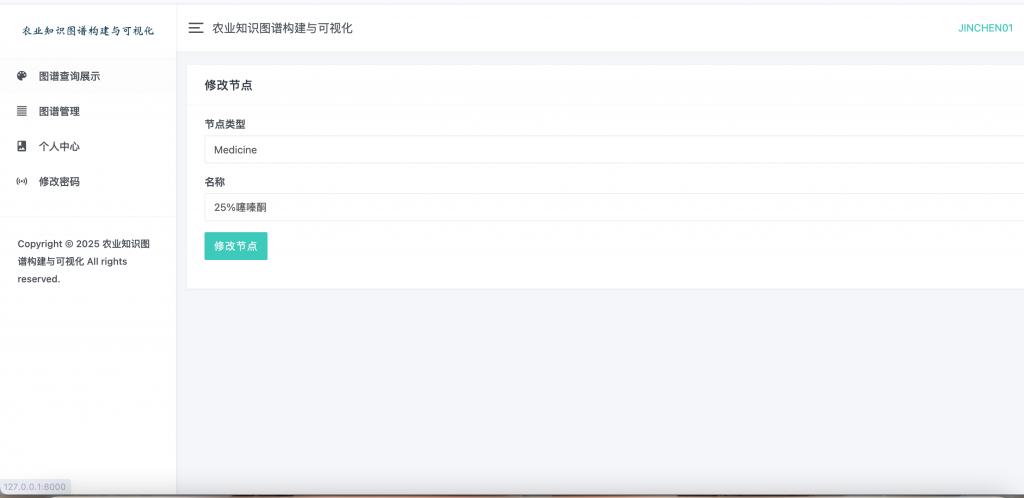

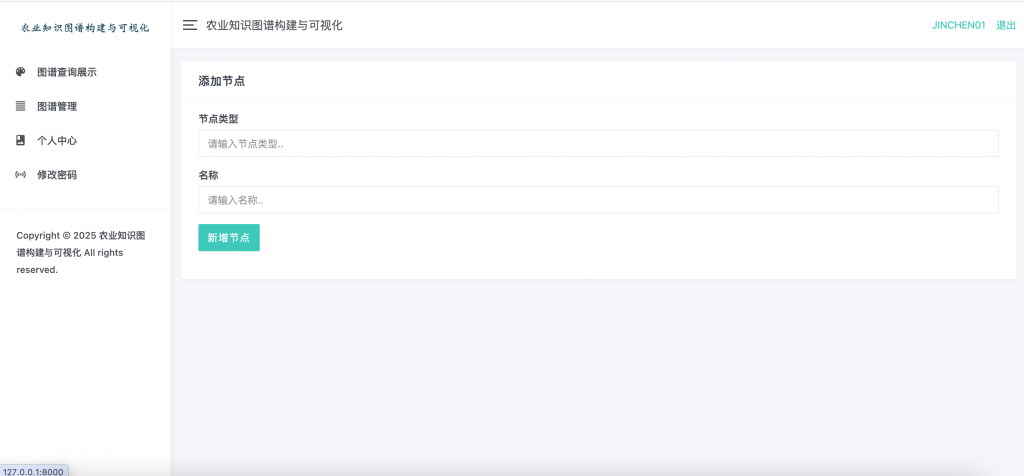

• 节点关系管理：支持添加、修改、删除节点和关系的交互式页面（add_node.html、add_relation.html、modify_node.html、node_manage.html）。

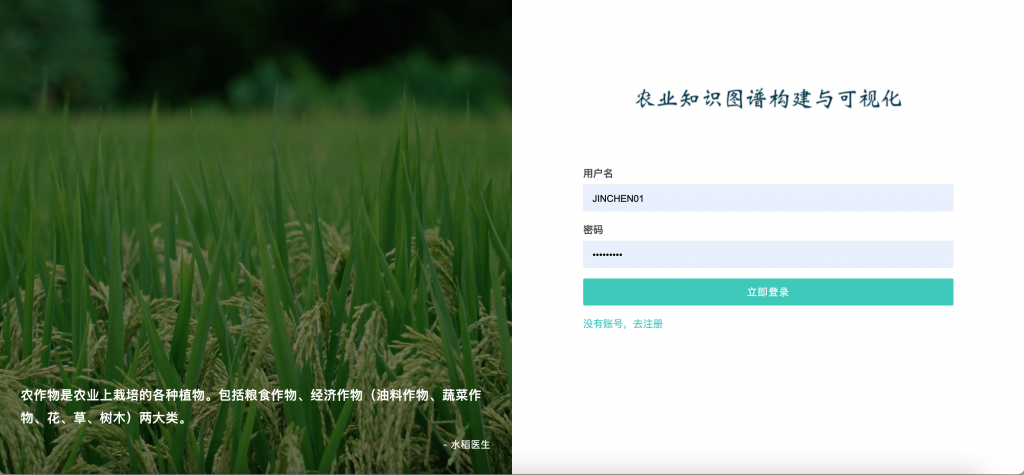

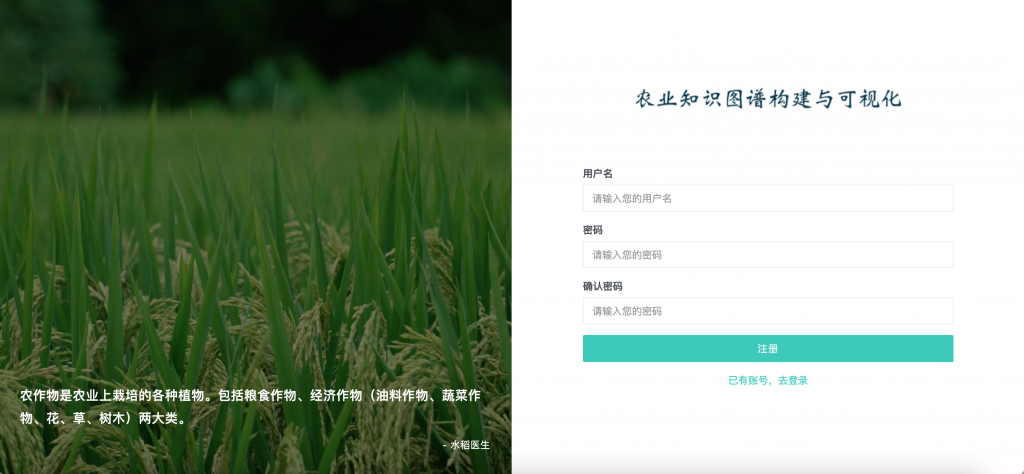

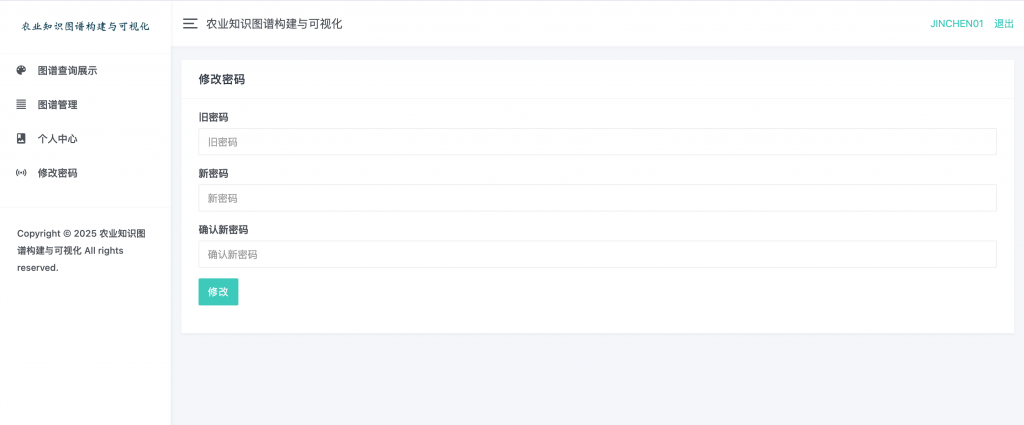

• 账户操作界面：包括注册、登录、信息修改及个人资料维护页面（register.html、login.html、modify.html、my_info.html）。
• 统一布局：base.html作为所有页面的基础模板，实现导航栏、样式及公共资源复用。
• 安全表单：集成CSRF保护，保障用户输入数据安全。

模块间协作关系

• accounts模块保障用户身份验证，支持myneo4j模块的安全业务访问。
• myneo4j模块提供图数据库操作API，templates模块调用接口实现数据交互与可视化。
• templates模块同时与accounts模块交互，实现用户认证相关界面。
• 静态资源与templates模块紧密配合，保证前端体验流畅。

项目结构

xy25_neo4j_argo/
├── accounts/              # 用户认证与账户管理模块
│   ├── models.py          # 用户模型定义（UserProfile）
│   ├── forms.py           # 登录与注册表单
│   ├── views.py           # 账户相关视图逻辑
│   ├── urls.py            # 账户模块路由配置
│   └── admin.py           # 后台用户管理定制
├── myneo4j/               # 图数据库操作及图谱业务模块
│   ├── models.py          # 图节点与问答模型定义
│   ├── pyneo_utils.py     # Neo4j数据库操作封装
│   ├── views.py           # 图谱数据增删改查视图
│   ├── urls.py            # 图谱模块路由配置
│   └── admin.py           # 后台模型注册
├── templates/             # 前端页面模板
│   ├── base.html          # 基础模板
│   ├── index.html         # 图谱展示首页
│   ├── add_node.html      # 添加节点页面
│   ├── add_relation.html  # 添加关系页面
│   ├── modify_node.html   # 节点修改页面
│   ├── node_manage.html   # 节点管理列表
│   ├── login.html         # 登录页面
│   ├── register.html      # 注册页面
│   ├── modify.html        # 密码修改页面
│   └── my_info.html       # 用户信息维护页面
├── static/                # 静态资源文件（CSS、JS、图片等）
├── datas/                 # 农业领域原始数据文件及转换脚本
├── xy_neo4j/              # Django项目配置目录（settings、urls等）
├── manage.py              # Django项目管理脚本
└── requests.txt           # 项目依赖包列表

关键目录和文件说明

• accounts/models.py：定义用户扩展模型，核心用户数据结构。
• myneo4j/pyneo_utils.py：封装图数据库访问，是项目图谱操作的底层基础。
• templates/base.html：所有页面的骨架模板，统一页面风格。
• datas/alldata/：存放农业各类实体和关系的CSV数据文件，支撑知识图谱数据源。
• xy_neo4j/settings.py：项目全局配置，包含数据库连接及中间件设置。
• manage.py：项目启动和管理工具脚本。

部署和运行

环境要求

• Python 3.8+
• Django 3.x
• Neo4j 4.x或以上版本，确保图数据库服务正常运行
• 相关Python库（py2neo、Django依赖等，详见requests.txt）
• 操作系统：Linux、Windows或macOS均可

安装和配置步骤

1. 克隆项目代码至本地环境。
2. 创建并激活Python虚拟环境（推荐使用venv）。
3. 使用pip install -r requests.txt安装依赖包。
4. 配置xy_neo4j/settings.py中的数据库连接信息，确保能够连接本地或远程Neo4j图数据库。
5. 运行python manage.py migrate完成Django数据库迁移。

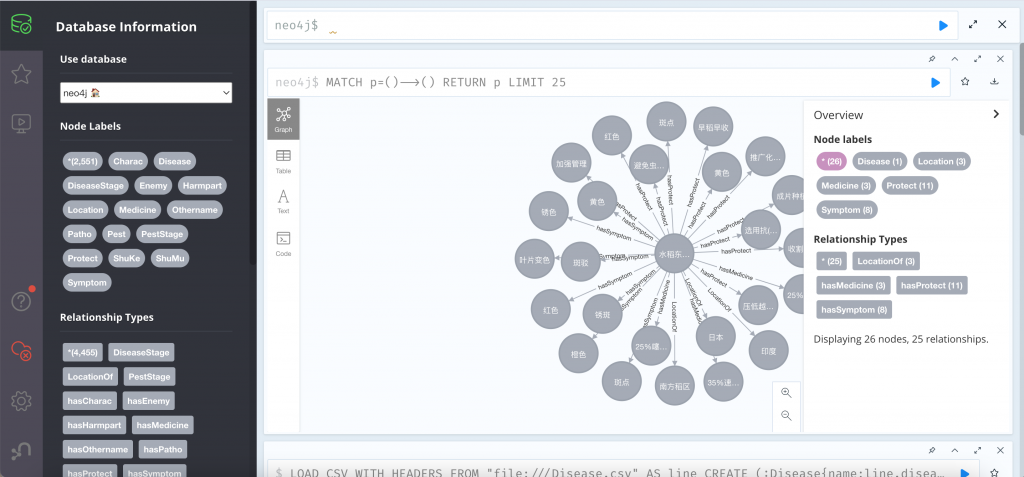

6. 导入datas/alldata目录下的农业CSV数据，执行相应的转换脚本（如tran.py）将数据加载进Neo4j。
7. 创建超级用户以便访问后台管理（python manage.py createsuperuser）。

启动方式

• 使用命令python manage.py runserver启动Django开发服务器，默认监听本地8000端口。
• 访问http://127.0.0.1:8000/进入系统首页。
• 通过后台管理界面管理用户和图谱数据。
• 在生产环境建议使用WSGI服务器（如Gunicorn）配合Nginx反向代理部署。

---

本项目通过融合Neo4j图数据库的强大关系表达能力与Django框架的高效开发特性，搭建了一个功能完善的农业知识图谱平台。系统不仅支持复杂农业知识的存储与查询，还保障了用户身份的安全管理，并通过现代前端技术实现了交互式可视化，极大地提升了农业知识服务的效率和体验，具备较高的推广应用价值。

---
